Стойки для опалубки перекрытий: типоразмеры, грузоподъемность и как подобрать под высоту этажа

Работать на максимальном вылете трубы запрещено из-за резкого снижения грузоподъемности.

Таблица быстрого подбора по высоте помещения

Примечание: значения ориентировочные, перед монтажом необходима сверка с паспортом производителя.

Почему нельзя выбирать стойку только по максимальной высоте

Несущая способность опоры не является константой. При минимальном выдвижении внутренней трубы стойка выдерживает максимальную нагрузку (до 2–3 тонн). При максимальном вылете предельная нагрузка падает в 1,5–2 раза, а риск потери устойчивости (прогиба) возрастает кратно. Выбор оборудования "впритык" - прямой путь к обрушению палубы.

Что такое стойки для опалубки перекрытий

Назначение стойки в системе опалубки

Опоры для опалубки перекрытия - это вертикальные несущие элементы, принимающие на себя вес свежеуложенного бетона, арматурного каркаса, палубы и рабочих. Их главная задача - строго горизонтально зафиксировать щиты на заданном уровне до набора бетоном распалубочной прочности.

Где применяются в монолитном строительстве

Оборудование используется при возведении жилых домов, коммерческой недвижимости и частных коттеджей с высотой этажа от 1,5 до 5,5 метров.

Чем телескопические стойки отличаются от рамных и объемных

Телескопическая опора - это одиночный элемент, регулируемый по высоте. Рамные и объемные системы представляют собой жесткие пространственные конструкции из вертикальных стоек и горизонтальных ригелей, применяемые на высотах свыше 5 метров или при заливке тяжелых промышленных перекрытий.

Конструкция телескопической стойки

Наружная труба

Основание стойки, снабженное приваренной площадкой для упора в пол. Изготавливается из стали толщиной 2–3 мм.

Внутренняя выдвижная труба

Труба меньшего диаметра с перфорацией (отверстиями) для грубой регулировки высоты.

Резьбовой домкрат и регулировочная гайка

Обеспечивают точную юстировку высоты до миллиметра. Бывают с открытой или закрытой (защищенной от бетона) резьбой.

Фиксатор, оголовок, тренога и унивилка

Фиксатор (серьга) стопорит внутреннюю трубу. Унивилка удерживает деревянные двутавровые балки, а тренога для опалубки перекрытий фиксирует стойку в вертикальном положении при монтаже.

Основные виды стоек

Стандартные и усиленные телескопические стойки

Стандартные стойки телескопические для опалубки перекрытия выдерживают нагрузку до 1,5–2 тонн и используются в типовом строительстве. Усиленные модели отличаются увеличенной толщиной стенки (от 2,5 мм) и усиленной резьбой, выдерживая до 3 тонн.

Стойки с закрытой и открытой резьбой

Закрытая резьба защищена гильзой от попадания цементного молочка, что увеличивает срок службы оборудования и упрощает демонтаж.

Когда телескопическая система уже не подходит

Если толщина плиты превышает 400 мм, а высота этажа - 5,5 метров, одиночные опоры не обеспечат должной безопасности. В таких случаях требуется переход на объемную опалубку.

Типоразмеры и диапазоны регулировки

Как читать обозначение модели

Маркировка обычно содержит тип (например, СТ - стойка телескопическая) и максимальную длину в метрах.

Примеры распространенных диапазонов

• 1,7–3,1 м: Базовый размер для квартир и ИЖС.

• 2,0–3,7 м: Для коммерческих помещений.

• 2,5–4,2 м: Для объектов с высокими потолками.

• 3,7–5,5 м: Усиленные системы для промышленных объектов.

Грузоподъемность стойки

Что означает нагрузка на ось

Это строго вертикальное давление, которое опора способна выдержать без остаточной деформации.

От каких факторов зависит несущая способность

Нагрузка снижается при увеличении рабочей высоты, отклонении от строгой вертикали, износе резьбы и слабом основании. Шаг стоек напрямую распределяет общую массу бетона.

Запас прочности и отличие предельной от допустимой нагрузки

Предельная нагрузка - это порог разрушения при заводских испытаниях. Допустимая (рабочая) нагрузка указывается в паспорте с коэффициентом запаса прочности не менее 1,5–2.

Как подобрать стойки под высоту этажа

Для точного проектирования используйте официальные справочники или запросите расчет специалиста.

1. Шаг 1: Измерить фактическую высоту от пола до низа будущей плиты.

2. Шаг 2: Вычесть высоту двутавровой балки (обычно 200 мм), поперечной балки (200 мм) и толщину фанеры (18–21 мм). Итого минус ~420 мм (зависит от схемы монтажа).

3. Шаг 3: Выбрать типоразмер, где расчетная длина находится в середине рабочего диапазона, а не на краю.

4. Шаг 4–6: Определить массу 1 м² бетона (учитывая плотность 2500 кг/м³) + вес арматуры и рабочих, рассчитать нагрузку на стойку и сверить с паспортом.

5. Шаг 7: Спланировать расстановку треног и унивилок.

Пример подбора стойки

Исходные данные: Высота этажа 3,2 м, перекрытие 200 мм. Расчет: Высота стойки = 3200 мм - 420 мм (фанера и балки) = 2780 мм. Сравнение: Стойка 3,1 м (диапазон 1,7–3,1 м) будет выдвинута почти на максимум, ее несущая способность упадет. Модель 3,7 м (диапазон 2,0–3,7 м) будет работать в комфортной зоне. Итог: Выбираем стойку 3,7 м.

Как определить шаг и количество стоек

Количество опор зависит от толщины заливаемой плиты. Чем толще бетон, тем меньше шаг стоек (расстояние между ними). В среднем для плиты 200 мм шаг составляет 1–1,2 метра. Расчет проводится на основе несущей способности балок и фанеры. Опоры ставятся гуще по краям перекрытия и под несущими балками.

Подбор системы по диапазону высот

• До 3 м: Стандартные телескопические.

• От 3 до 4,5 м: Усиленные телескопические с обязательной проверкой по расчету.

• От 4,5 до 6 м: Объемная опалубка.

• Выше 6 м: Исключительно пространственная система с диагональными связями.

Совместимые элементы опалубки

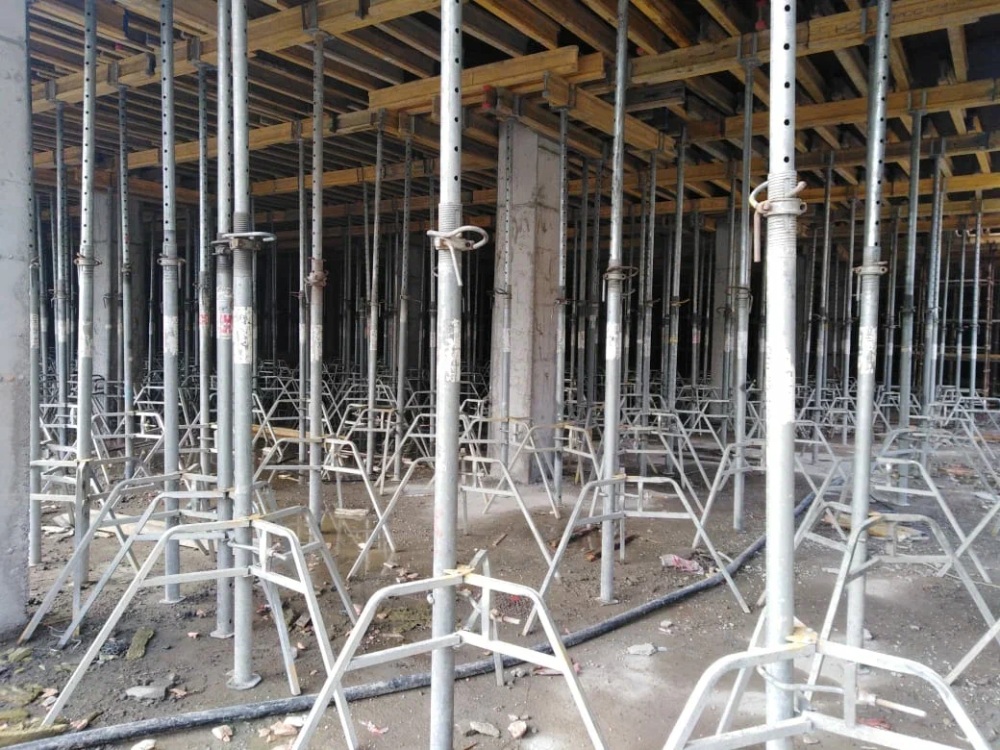

Полноценная стойка опалубки плиты перекрытия работает только в комплекте. Треноги обеспечивают устойчивость. Унивилки (вилочные оголовки) надежно фиксируют главные продольные балки (БДК). Поверх них укладываются второстепенные балки и ламинированная фанера.

Монтаж и проверка перед бетонированием

Установка допускается только на ровное, прочное основание. Стойки выставляются строго вертикально. Внутренняя труба фиксируется штатной серьгой, после чего гайкой подводится точный уровень. Самодельные удлинители, гнутые трубы и деформированная резьба категорически запрещены.

Типичные ошибки при выборе

Ошибка 1: Выбор по максимальной высоте без учета балок. Ошибка 2: Игнорирование падения нагрузки при выдвижении трубы.

Цена ошибки: Обрушение перекрытия при заливке. Потеря одного миксера бетона обойдется минимум в 80 000 рублей, не считая затрат на демонтаж испорченной арматуры, покупку новой палубы и срыв сроков строительства.

Можно ли обойтись без треног?

Часто возникает мнение, что треноги нужны не везде, и достаточно просто упереть стойку. Это опасное заблуждение. Хотя в центре жестко связанной палубы опора испытывает вертикальное давление, на этапе монтажа и заливки бетона вибрация от бетононасоса и перемещения рабочих легко выбивают незафиксированную стойку. Техника безопасности требует установки минимум одной треноги на каждые три опоры, а по периметру плиты - под каждую.

Нормативы, паспорт и ответственность за расчет

Проектирование и эксплуатация ведутся согласно ГОСТ Р 71939-2025. В паспорте производителя указаны табличные значения предельных нагрузок в зависимости от вылета. Данная статья предоставляет оценочный алгоритм подбора оборудования и не заменяет разработку Проекта Производства Работ (ППР).
