Опалубка перекрытий на телескопических стойках: шаг раскладки, нагрузки и рабочая высота 5,5 м

Опалубка перекрытия шаг стоек требует учета толщины бетона, массы арматуры и высоты выдвижения опор. Опалубка перекрытия расстояние между элементами формируется на основе паспорта оборудования и проектных нагрузок.

Как выбрать шаг стоек и когда телескопическая схема подходит

Телескопическая система применяется для монолитных плит умеренной толщины при высоте, соответствующей паспортным данным производителя. Стартовый ориентир расстояния между опорами составляет 1,0-1,5 м. Точный параметр зависит от толщины бетона, схемы распределения балок, высоты выдвижения трубы и допустимой нагрузки на элемент. При рабочих отметках около 5,5 м несущая способность и устойчивость резко снижаются. В подобных ситуациях безопаснее применять рамные или объемные конструкции.

Что такое телескопическая опалубка перекрытий и из чего она состоит

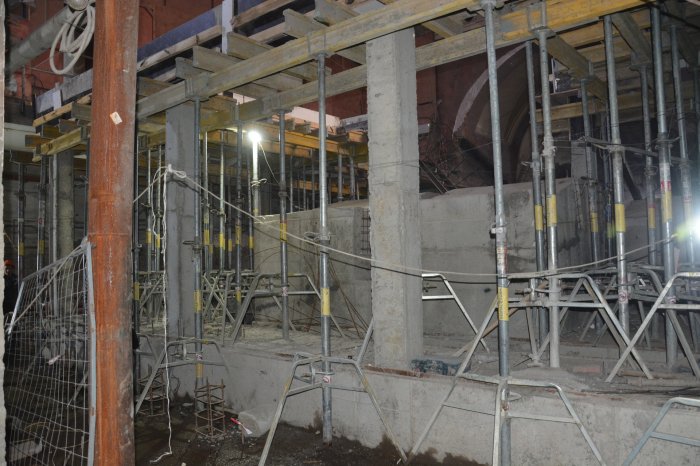

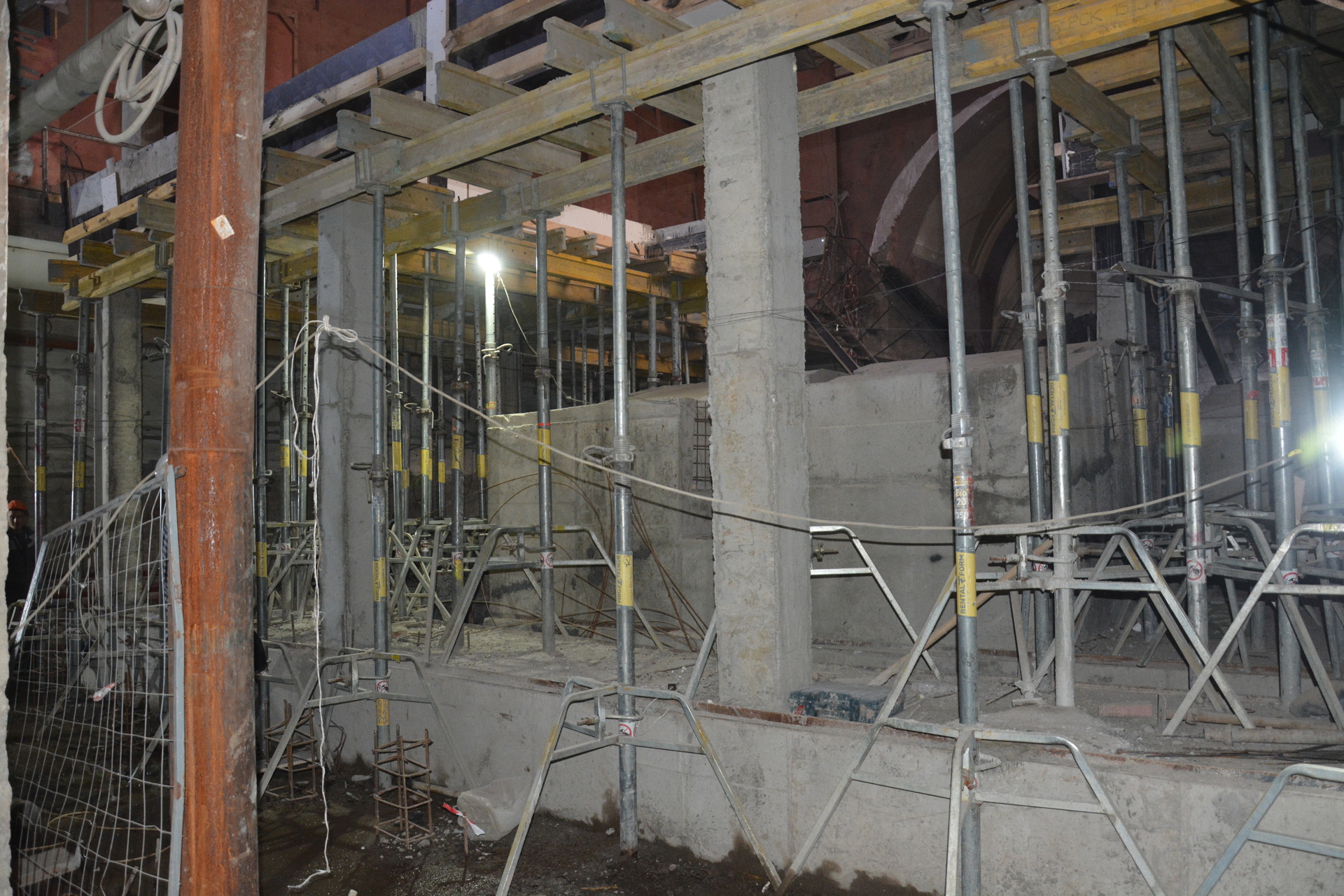

Классическая телескопическая опалубка перекрытий представляет собой сборно-разборную стоечную конструкцию. Нагрузка от бетонной смеси передается через ламинированную фанеру и деревянные балки на регулируемые вертикальные опоры. Решение подходит для монолитных работ благодаря быстрой сборке и гибкой регулировке высоты. Если планируется длительный проект, телескопические стойки для опалубки перекрытий купить будет экономически целесообразно.

Основные элементы комплекта

• Телескопическая стойка. Регулируемая металлическая опора, принимающая вертикальную массу конструкции. Задает рабочую высоту.

• Тренога. Фиксирующий элемент. Стабилизирует стойку на этапе сборки, предотвращает потерю устойчивости до укладки балочной клетки.

• Унивилка. Верхняя насадка. Удерживает деревянные балки, распределяет давление на ось стойки.

• Главные и второстепенные балки. Деревянные двутавры (обычно БДК-1). Задают сетку раскладки в двух направлениях.

• Ламинированная фанера. Формирует ровную палубу, воспринимает массу смеси, влияет на допустимый промежуток между балками.

Какие нагрузки воспринимает опалубка перекрытия

Давление на опорные элементы складывается из массы бетона, металлического каркаса, деревянных деталей палубы, а также технологических воздействий. Опалубка перекрытия шаг стоек определяется именно суммой всех физических воздействий. Компании, предлагающие телескопические стойки для опалубки перекрытий купить, всегда указывают предельные значения в паспортах изделий на основе ГОСТ Р 52085-2003.

Состав нагрузки

• Вес заливаемой смеси (около 2500 кг на кубический метр).

• Масса арматурного каркаса (зависит от проекта, в среднем 70-150 кг на кубометр).

• Масса деревянных балок и фанерных листов.

• Монтажные нагрузки (вес рабочих, инструмента).

• Динамические импульсы при подаче смеси бетононасосом.

Паспортная нагрузка указывается для конкретной высоты выдвижения внутренней трубы. Запас прочности необходим для компенсации неровностей основания и неравномерного распределения смеси при заливке.

Таблица 1. Виды нагрузок и их учет

Как выбрать шаг телескопических стоек

Дистанция между опорами формирует грузовую площадь каждого элемента. Опалубка перекрытия расстояние между точками опирания диктуется правилом: выше масса плиты и больше вылет трубы - меньше дистанция. Опалубка перекрытия шаг стоек проверяется совместно со схемой укладки деревянных двутавров.

Продольный и поперечный шаг

Продольный параметр задает дистанцию вдоль ряда опор под главной балкой. Поперечный параметр задает дистанцию между параллельными рядами. Эти величины определяют прямоугольник грузовой площади.

Диапазоны значений зависят от объекта. Для легких перекрытий (до 150 мм) допускается увеличенная дистанция. Стандартные плиты (160-200 мм) требуют дистанции 1,0-1,5 м. Тяжелые плиты заливаются с минимальным интервалом. Уменьшение параметров требуется при увеличении толщины бетона, слабом основании или при работе на отметках, близких к предельным.

Формула нагрузки на одну стойку

Инженерная логика требует определения площади, которую несет одна опора, с последующим умножением на вес одного квадратного метра конструкции. Надежная телескопическая опалубка перекрытий требует точных вычислений. Опалубка перекрытия шаг стоек закладывается в базовую формулу.

Расчет параметров

Грузовая площадь вычисляется по формуле A = a * b, где a и b - параметры сетки опор в продольном и поперечном направлениях. Нагрузка на элемент (N) равна q * A, где q - суммарное расчетное давление на 1 м², а A - грузовая площадь.

Полученное значение (N) сравнивается с допустимой грузоподъемностью опоры на фактической отметке выдвижения. Для точного проектирования используйте официальные справочники или запросите расчет специалиста компании Rentalform.

Взгляд с другой стороны: Существует мнение, что можно применять единую сетку опор 1.2х1.2 м для любых проектов. Этот подход жизнеспособен только для тонких плит до 150 мм за счет запаса прочности металла. При заливке бетона толщиной 200 мм и более универсальная сетка вызывает критический прогиб балок и деформацию резьбы на опорах.

Рабочая высота 5,5 м: когда телескопическая система еще допустима

Рост рабочей отметки пропорционально снижает несущую способность оборудования. Телескопическая опалубка перекрытий обычно имеет предел использования в зоне 5,5 метров. При необходимости долговременного использования на сложных объектах телескопические стойки для опалубки перекрытий купить стоит после тщательного анализа высот. Аренда телескопических стоек для опалубки перекрытий позволит закрыть потребность без лишних трат, если такие отметки встречаются разово.

Снижение грузоподъемности

Вылет внутренней трубы увеличивает рычаг изгибающего момента. Риск потери устойчивости возрастает. При отметке 5,5 м требуется проверять технический паспорт на конкретную модель. Треноги и унивилки устанавливаются в обязательном порядке.

«Паспортная нагрузка, указанная в сертификате, действительна исключительно для заявленной высоты при строго вертикальной установке на жесткое основание. Отклонение трубы на 2 градуса снижает ее несущую способность до 15%», - инженеры технического отдела Rentalform.

Если отметка выходит за пределы паспорта, плита имеет большую массу или требуется повышенная безопасность работ, телескопические элементы заменяются на объемные или рамные леса.

Пример схемы раскладки стоек, балок и фанеры

Раскладка обеспечивает передачу давления от палубы к основанию без локальных прогибов ламинированного листа. Опалубка перекрытия расстояние от стен и между рядами рассчитывается заранее. Опалубка перекрытия шаг стоек должен соответствовать геометрии деревянных двутавров.

Главные балки укладываются в унивилки. Второстепенные балки опираются на главные под углом 90 градусов. Фанера стелется сверху. Инженер обязательно контролирует отступ от стены (обычно 150-250 мм), дистанцию между рядами, интервал второстепенных двутавров (стандартно 400-500 мм под фанеру 18 мм).

Пошаговый монтаж опалубки перекрытия на телескопических стойках

Качественная телескопическая опалубка перекрытий требует строгого соблюдения последовательности сборки. Процесс начинается с нивелировки и уплотнения основания.

Порядок монтажа:

1. Подготовка жесткого основания (укладка деревянных подкладок при необходимости).

2. Нанесение разметки на поверхность.

3. Установка опор с фиксацией треногами.

4. Монтаж унивилок.

5. Укладка главных и второстепенных БДК-1.

6. Настил листов фанеры.

7. Проверка горизонтального уровня палубы и вертикальности труб.

Перед подачей бетона проверяется надежность фиксации узлов, геометрия сетки и отсутствие просадок.

Распалубливание и раскружаливание

Снятие форм происходит только после достижения бетоном нормативной прочности. Телескопическая опалубка перекрытий демонтируется поэтапно. Раскружаливание - процесс постепенного ослабления резьбовых гаек для плавного снятия напряжения. Распалубливание - полный демонтаж компонентов.

Нагрузка снимается равномерно от центра пролета к стенам. Резкое удаление опор провоцирует микротрещины в неокрепшем монолите. Контроль прочности бетона перед демонтажом обязателен.

Типовые ошибки при расчете и монтаже

Ошибки происходят из-за попыток сэкономить время или применить универсальные шаблоны. Телескопическая опалубка перекрытий не прощает халатности.

Основные ошибки расчетов включают игнорирование фактического вылета трубы и недооценку массы арматуры. При монтаже рабочие часто экономят на треногах или ставят трубы на рыхлый грунт.

Цена ошибки: Установка опор на слабый грунт без подкладок при заливке плиты площадью 100 кв.м (толщина 200 мм) приводит к локальному обрушению. Прямые убытки составят стоимость 20 кубических метров бетона, арматурного каркаса и работы бетононасоса. Потребуются расходы на демонтаж бракованного участка и очистку оборудования.

Когда нужен инженерный расчет и почему типовой шаг недопустим

Сложные архитектурные формы и большие отметки требуют индивидуального проектирования. Инженерная проверка обязательна для толстых плит, нестандартных пролетов и работы на отметках от 4,5 до 5,5 метров. Специалист анализирует давление на каждый элемент, жесткость перекрытия нижележащего этажа, необходимость дополнительных диагональных связей.

Как выбрать стойки, балки и фанеру под нужную нагрузку

Выбор компонентов опирается на технические характеристики, бюджет проекта и сроки строительства. Телескопическая опалубка перекрытий купить имеет смысл при планировании серии монолитных объектов. Телескопические стойки для опалубки перекрытий купить лучше у проверенных поставщиков с гарантией качества металла (окрашенные или оцинкованные модели Peri, Doka, Hunnebeck, качественные отечественные аналоги).

Аренда телескопических стоек для опалубки перекрытий предпочтительна для точечных задач. Компания Rentalform более 14 лет предоставляет в аренду надежное оборудование. Заказчик избавляется от необходимости организовывать хранение на складе и проводить техническое обслуживание. При выборе проверяется совместимость узлов: диаметр трубы должен подходить к треноге, а посадочное место унивилки - к ширине полки БДК-1. Для получения подробной информации свяжитесь с инженерами Rentalform.
