Рамная опалубка: конструкция, узлы и соединительные элементы - отличие от стоечной

Рамный тип дает высокую жесткость и скорость сборки на типовых захватках, стоечный удобнее для небольших участков со сложной геометрией.

Что такое рамная опалубка

Рамная опалубка - это формообразующая система для монолитного строительства, где несущую функцию выполняют металлические рамы, объединенные в жесткий каркас. Практика применения, регламентированная нормами ГОСТ 34329 и ГОСТ Р 52086, разделяет этот термин на стеновые комплекты и опорные каркасы.

Определение и назначение

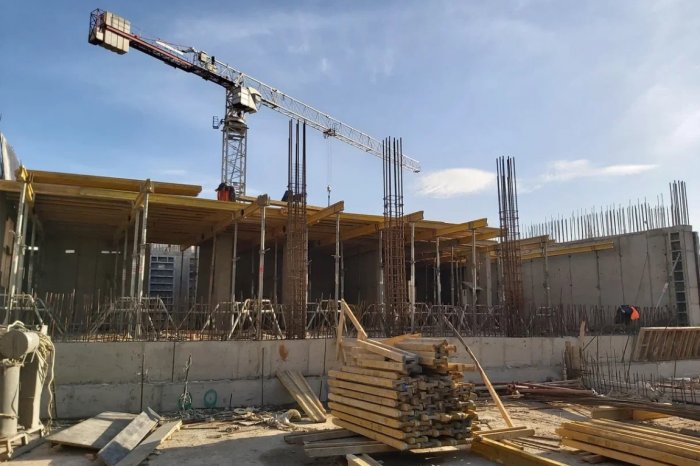

Система формирует проектную геометрию бетонной конструкции и принимает нагрузки от свежего бетона, арматуры и технологических процессов. При заливке горизонтальных конструкций рамная опалубка перекрытий применяется на высотных и масштабных объектах с повторяющимися захватками.

Рамная опалубка стен и перекрытий: различия терминов

В стеновой системе рама интегрирована в щит, она контактирует с бетоном через фанерную палубу. В горизонтальных конструкциях рамы выполняют роль несущего каркаса, на который через унивилки укладываются несущие балки.

Конструкция рамной опалубки

Основу системы составляют вертикальные рамы, горизонтальные ригели, диагональные связи, нижние домкраты и верхние унивилки. В стеновом варианте добавляются щиты, замки, стяжные винты и анкеры.

Несущая рама: стойки и ригели

Рама задает геометрию всей конструкции и воспринимает основные вертикальные нагрузки. Она изготавливается из высокопрочной стали, состоит из вертикальных и горизонтальных элементов, соединенных надежными сварными швами.

Щит и палуба

Щит удерживает форму бетонной смеси, палуба непосредственно соприкасается с раствором. Материал палубы определяет качество лицевой поверхности монолита и рабочий ресурс всего комплекта.

Доборные и поддерживающие элементы

К этой группе относятся угловые элементы, вставки, опорные пяты, балки, компенсаторы. Они адаптируют оборудование под конкретную высоту и архитектурную конфигурацию возводимого объекта.

Основные узлы рамной опалубки

Узлы отвечают за пространственную жесткость, точность стыковки и безопасность монолитных работ. Надежность соединений определяет стабильность каркаса под высоким давлением бетонной массы.

Узел соединения рам между собой

Это базовый стык каркаса, фиксирующий шаг опор, устойчивость конструкции и повторяемость проектной геометрии.

Клиновой, муфтовый и пальцевый узлы

Клиновой замок обеспечивает быструю жесткую фиксацию смежных элементов. Муфта соединительная для рамной опалубки применяется для строго вертикального наращивания стоек. Пальцы со шплинтами страхуют узлы от самопроизвольного раскрытия под нагрузкой. Рамная клиновая опалубка использует именно клиновые узлы для максимального ускорения процесса сборки.

Узел вертикального наращивания и перехода

Соединительные вставки и стаканы позволяют увеличивать высоту опор. Это критически необходимо при заливке высоких пролетов и работе с ярусными схемами.

Опорный узел с домкратом и верхний узел с унивилкой

Нижний винтовой домкрат выравнивает конструкцию по неровному основанию. Верхняя унивилка принимает продольные деревянные балки, строго фиксируя проектную отметку плиты.

Как элементы работают вместе

Нагрузка от уложенной бетонной смеси передается на палубу, от нее на щит или балки, затем на рамы, связи и передается в основание. Объемно блочная опалубка и объемная клиновая опалубка работают по принципу распределения давления через диагональные раскосы, что полностью исключает точечный перегруз оборудования.

Рамная и стоечная опалубка: подробное сравнение

Пространственный рамный каркас выигрывает по жесткости и скорости на крупных объектах. Отдельные стойки обеспечивают гибкость расстановки в стесненных условиях.

Пошаговый монтаж рамной опалубки

Процесс начинается с подготовки площадки и заканчивается инструментальной выверкой. Ошибки на старте ведут к критическим отклонениям геометрии железобетона.

Подготовка основания и разбивка осей

Основание очищается от строительного мусора и уплотняется. Геодезист выполняет разбивку осей и наносит контрольные отметки.

Установка стартовых рам и нижних домкратов

Домкраты расставляются согласно проекту производства работ (ППР) для выравнивания горизонта. На них устанавливаются первые рамочные элементы.

Монтаж связей, унивилок и верхних элементов

Рамы скрепляются диагональными связями для набора проектной жесткости. Сверху монтируются унивилки, в которые укладывается двутавровая деревянная балка.

Выверка, контроль и приемка

Инженеры проверяют вертикальность, шаг установки, надежность замков и шплинтов. Допуск к бетонированию подписывается только после полного технического освидетельствования.

Как выбрать между рамной и стоечной системой

Выбор оборудования опирается на высоту заливки, площадь перекрытия и наличие крана на объекте. Для просторных типовых плит инженеры Rentalform рекомендуют рамные системы, для локальных монолитных участков подойдут телескопические стойки.

Ключевые критерии выбора

Решение зависит от расчетной нагрузки, толщины перекрытия, высоты потолков и графика проведения работ. Для точного проектирования используйте официальные справочники или запросите расчет специалиста компании.

Преимущества и ограничения рамной опалубки

Оборудование демонстрирует высокую скорость сборки, геометрическую стабильность и долговечность. К ограничениям относится потребность в грузоподъемной технике и сложность адаптации под криволинейную архитектуру.

Когда рамная система особенно выгодна

Каркасные модули показывают максимальную рентабельность на прямых участках большой площади. Это стандарт для торговых центров, паркингов и складских комплексов в Санкт-Петербурге и Ленобласти.

Взгляд с другой стороны: когда лучше выбрать другую схему

Существует устойчивое мнение, что рамный каркас универсален для любого монолита. На практике при строительстве частного дома с небольшими комнатами, перепадами высот и эркерами применение объемных элементов экономически нецелесообразно. В таких условиях телескопические стойки обеспечат нужную гибкость и сэкономят бюджет на логистике оборудования.

Типичные ошибки при сборке и цена ошибки

Грубые нарушения регламента монтажа ведут к обрушению конструкции при подаче бетона. По статистике технических специалистов технадзора, основная причина аварий - нарушение раскрепления и неверная выверка.

Распространенные ошибки:

1. Игнорирование или недостаточное количество диагональных связей.

2. Установка домкратов на рыхлый грунт без распределительных подкладок.

3. Неполное забивание клиньев в замках.

Цена ошибки: при обрушении перекрытия площадью 100 квадратных метров толщиной 200 мм потери составят 20 кубических метров бетона, около тонны арматуры и стоимость поврежденного инвентаря. В финансовом выражении прямые убытки начинаются от 500 000 рублей, не считая затрат на демонтаж испорченного монолита и срыв сроков строительства.
