Модульные защитные конструкции от БПЛА на основе строительных лесов

Но эффективность решения определяет не полотно, а прочность каркаса и схема раскрепления. Затянутая сеткой конструкция превращается в сплошную плоскость, ветровая нагрузка на неё возрастает кратно, и недооценка этого фактора выводит защитные экраны из строя ещё до какого-либо контакта. Поэтому мы считаем каждый объект отдельно, а не подставляем типовую схему.

Логика подхода: почему берут именно леса

Инвентарные леса — единственный массовый несущий комплект, у которого заранее известны допустимые усилия на стойку, ярус и узел. Это снимает главную сложность: конструкцию не нужно проектировать с нуля, достаточно проверить готовую схему под новую нагрузку.

• Модульность. Шаг стоек и высота яруса фиксированы — нужную форму и размеры экрана можно быстро набрать под конкретный контур.

• Ремонтопригодность. Повреждённый элемент меняется поштучно, без демонтажа всей системы.

• Сертифицированные материалы. Металлические элементы заводского производства идут с паспортом, где указаны марка стали и предельные нагрузки.

• Возвратность. Временная конструкция после снятия возвращается в оборот, а не идёт в металлолом.

Когда защита нужна на сезон или на период выполнения работ, экономически оправданнее аренда строительных лесов, а не покупка комплекта в собственность.

Проектные схемы: что мы готовим до монтажа

Разработка начинается с чертежей — по ним считаются нагрузки, комплектность и стоимость. Ниже несколько характерных решений из нашей практики.

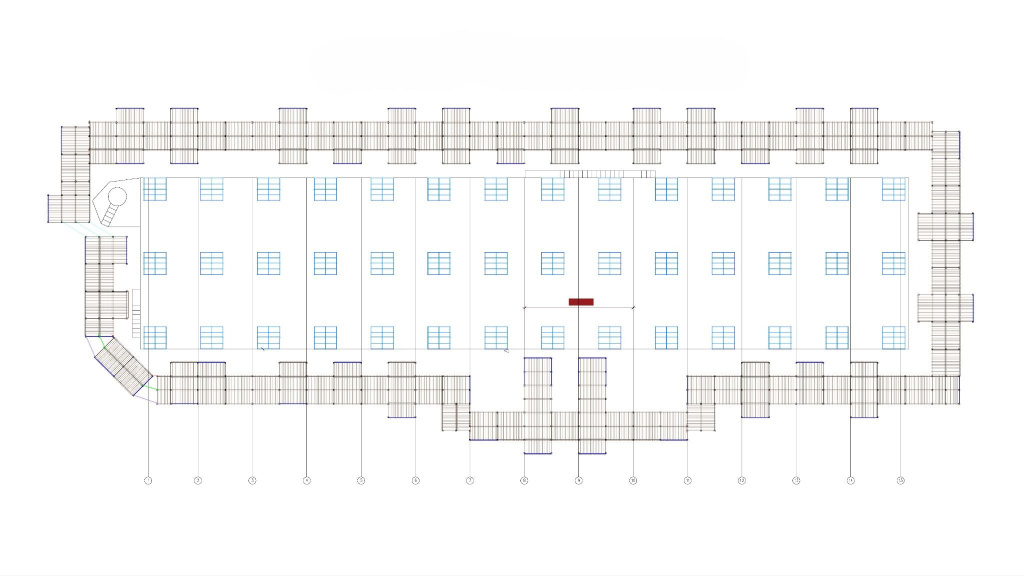

План производственного корпуса по осям 1–15. Обстройка идёт по всему периметру, но принципиально важны не рядовые секции, а уширенные блоки с равномерным шагом — они расширяют базу и воспринимают опрокидывающий момент от парусности. Синие линии — точки раскрепления к несущим стенам. Угловые и входные зоны решены выносными площадками, чтобы закрыть выступы фасада и при этом сохранить проходы и въезды.

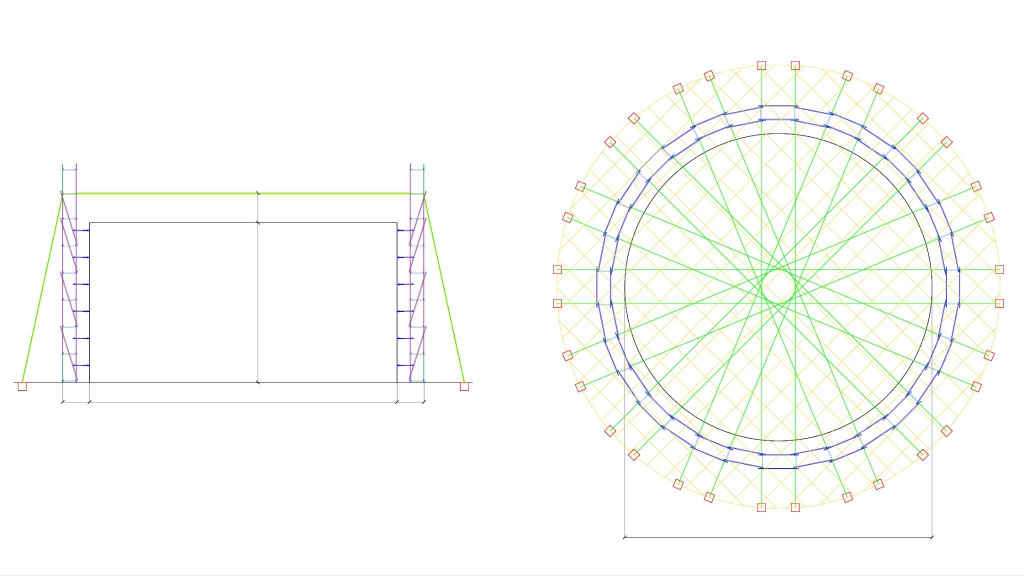

Слева — поперечный разрез конструкции над объектом, к которому нельзя крепиться: две башни, верхняя связь между ними и наклонные оттяжки с анкерными точками в основании (обозначены красным). Синие стрелки показывают направление воспринимаемых усилий. Справа — план кольцевой системы вокруг резервуара: радиальные оттяжки по всей окружности и сетчатое полотно, вынесенное за габарит объекта; жёлтая штриховка обозначает перекрываемую зону.

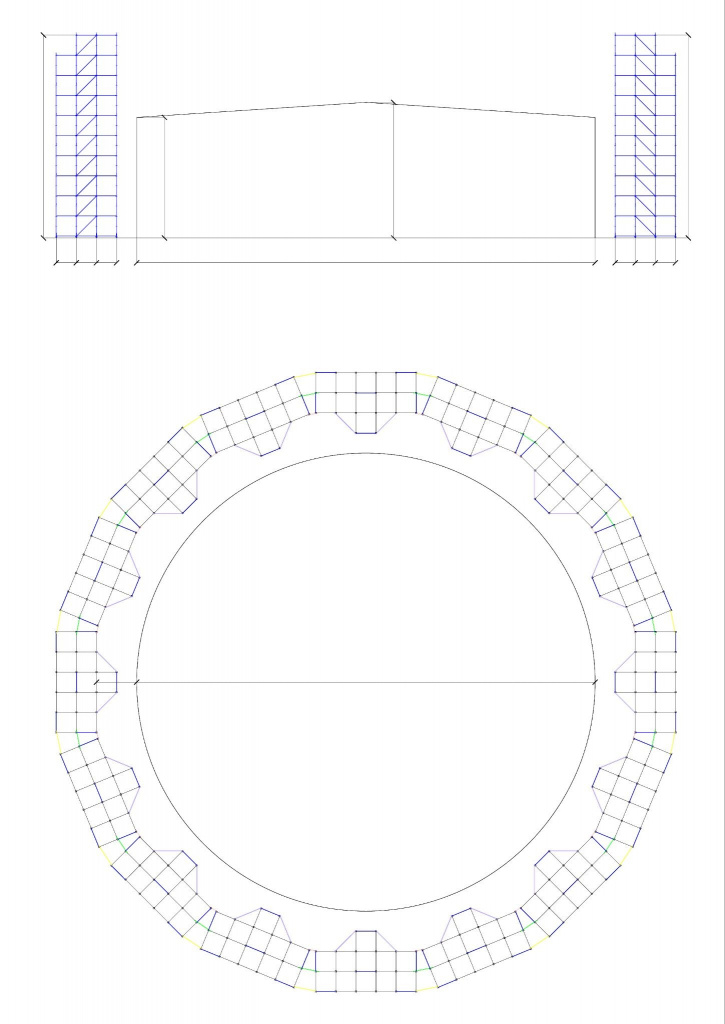

Здесь видна проработка деталей. На фасаде — башни с диагональю в каждой панели по всей высоте: именно связи, а не количество ярусов, определяют жёсткость. На плане — кольцо, разбитое на многоугольник, с регулярными уширениями секций. Без этих уширений обстройка круглого сооружения превращается в набор узких отдельно стоящих башен с минимальным запасом устойчивости.

Из чего складывается работоспособная система

Экран не останавливает объект жёстким ударом — он перераспределяет энергию по площади и уводит траекторию. Отсюда требования к каждому слою.

• Сетка. Рабочий элемент. Полимерное полотно растягивается и гасит импульс; стальная сетка держит форму, но передаёт усилие на каркас практически целиком.

• Несущий каркас. Стойки, ригели, диагонали. Связи в двух плоскостях обязательны — без них ярус теряет геометрическую неизменяемость.

• Крепления. Хомуты, анкерные узлы, прижимы полотна. Разрушение обычно начинается с крепежа, а не с сетки.

• Основание. Опорные пятки, подкладные элементы, балласт. На слабых грунтах Северо-Запада это критично: просадка одной опоры перекашивает весь ярус.

Нагрузки и расчёт: узкие места

Приморский климат добавляет два фактора: высокие ветровые давления и коррозионную агрессивность среды. Оцинкованные элементы служат здесь заметно дольше окрашенных, а узлы с очагами ржавчины теряют расчётную прочность незаметно для глаза.

Где применяются такие системы

• Фасады зданий и высоких сооружений. Экран навешивается на стену, устойчивость обеспечивают анкеры, база минимальна.

• Обвязка резервуаров и технологические площадки. Крепиться не к чему, поэтому нужна отдельно стоящая система с оттяжками, балластом и расширенным основанием.

• Кровельное и вентиляционное оборудование. Тип опор подбирается под несущую способность перекрытия.

• Периметр с проездами. Требуются съёмные или сдвижные секции, иначе защита блокирует логистику объекта.

Комплексное решение почти всегда комбинирует эти схемы: один тип защищаемого контура редко закрывает объект целиком.

Советы, которые упрощают задачу до опасного уровня

«Главное — плотность полотна». Глухой материал увеличивает парусность и не работает на растяжение: он рвётся по кромке крепления, вырывая крепёж вместе с фрагментом рамы. Задачу решает сетчатая структура с контролируемым удлинением.

«Сетку можно натянуть между двумя стойками». Одиночная плоскость без замкнутого контура собирает всю нагрузку в один узел. Такие сборки складываются от штормового ветра, не дождавшись иных воздействий.

«Балласт добавим по месту». Груз, поднятый на верхние настилы, смещает центр тяжести вверх и работает против устойчивости. Противовес эффективен только в основании и только зафиксированным.

«Комплект временный — расчёт не нужен». Срок службы не отменяет расчёта. Там, где под конструкцией люди, техника или важное оборудование, проектирование обязательно.

«Любые леса подойдут». Смешанные комплекты разных производителей отличаются диаметром трубы и толщиной стенки, поэтому паспортные значения к ним неприменимы: система собрана, но её несущая способность неизвестна.

«Чем выше, тем надёжнее». Рост высоты без изменения базы и схемы анкеровки снижает запас устойчивости, а не повышает уровень защиты.

Проверка комплекта до монтажа

• Труба. Овальность, вмятины у концов, следы холодной правки — источники усталостных трещин под знакопеременной нагрузкой.

• Сварка рам. Подрезы, непровар, поры в шве.

• Покрытие. Сплошное цинкование без сколов, особенно в узлах.

• Хомуты и крепления. Свободный ход резьбы, отсутствие деформированных проушин.

• Настилы. Наличие фиксаторов от подъёма ветром.

• Документы. Паспорт с допустимыми нагрузками и схемой сборки; без него расчёт не подтвердить.

Элементы подлежат замене при видимой деформации трубы, срыве резьбы, разрушении сварного шва. Восстановление кустарной сваркой недопустимо: узел теряет расчётные характеристики. Комплект без маркировки и паспорта брать не стоит вовсе — весь наш парк идёт с паспортами и проходит дефектовку после каждого возврата.

Стоимость, сроки и организация

Цена складывается из стоимости комплекта (аренда либо производство), монтажа, полотна и крепежа. На итоговую сумму влияют высота экрана, площадь, тип основания, объём анкеровки и класс сетки. Типовой участок фасада мы закрываем за несколько смен; отдельно стоящие системы требуют больше времени на устройство базы и балласта.

Рабочая последовательность:

1. Обследование объекта, определение защищаемого контура.

2. Расчёт ветровых и снеговых нагрузок с учётом заполнения.

3. Проектирование схемы: ярусы, шаг стоек, точки раскрепления.

4. Подбор комплекта, полотна и крепежа.

5. Монтаж силами аттестованной бригады, приёмка узлов.

6. Регулярные осмотры в период эксплуатации.

Оформить заявку, уточнить наличие комплектов и заказать доставку по Санкт-Петербургу и области можно в Rentalform: схему мы подбираем по телефону, обычно достаточно одного звонка с исходными данными по объекту.

FAQ

От чего зависит предельная высота экрана?
От схемы раскрепления и ширины основания, а не от самого каркаса. При анкеровке к стене ориентируются на паспорт комплекта; отдельно стоящие системы ограничены заметно раньше.

Как ведут себя такие конструкции зимой?
Мелкая ячейка набирает наледь и увеличивает вес полотна, поэтому снеговую составляющую закладывают в расчёт отдельно.

Можно ли использовать одну схему на разных объектах?
Нет. Экран у здания и система вокруг резервуаров — разные расчётные случаи по устойчивости и креплениям.

Что делать с повреждённым участком сетки?
Менять секцию целиком: заплаты создают неравномерное натяжение и рвутся по границе ремонта.

Нужны ли специалисты для сборки?
Да, работы на высоте выполняют наши аттестованные монтажники по наряду-допуску.

Вывод

Защитные системы от беспилотных летательных аппаратов на базе строительных лесов выигрывают за счёт скорости, модульности и предсказуемой прочности заводских узлов. Но работает такая защита только при корректном расчёте: устойчивость, раскрепление, качество материалов и состояние креплений определяют реальный уровень безопасности объекта и людей рядом с ним куда сильнее, чем характеристики самого полотна.
